格子球磨機

時間：2017-11-07 15:34:30 來源：格子球磨機 瀏覽次數：1321

產量:0.65-2t/h-108-615t/h
裝球量:1.5t-338t
規格型號:Φ900*1800-Ф5500×8500
適用物料:適用物料主要用于選礦、陶瓷、化工、水泥、玻璃、耐火材料等行業它用于石灰,石膏,砂,礦渣等物料的粉磨
微信:390278864
銷售熱線:0371-67846980

本機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。格子型球磨機在結構制造方面非常合理，所以它的功能更多、優勢更具體，在應用過程中，它的生產能力相當大，進而為用戶所創造出的利益價值也更高，是當前用戶頗受歡迎的一款研磨設備。

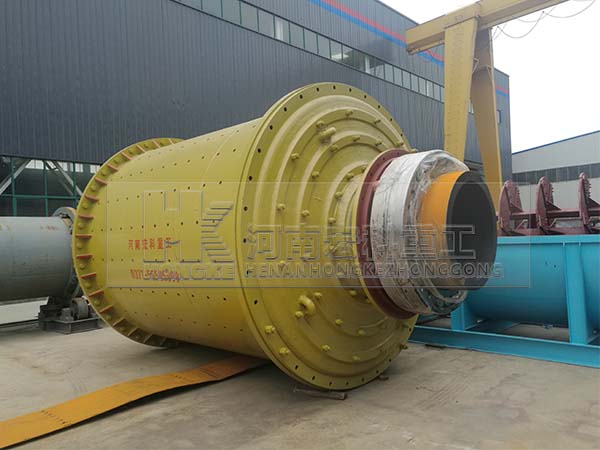

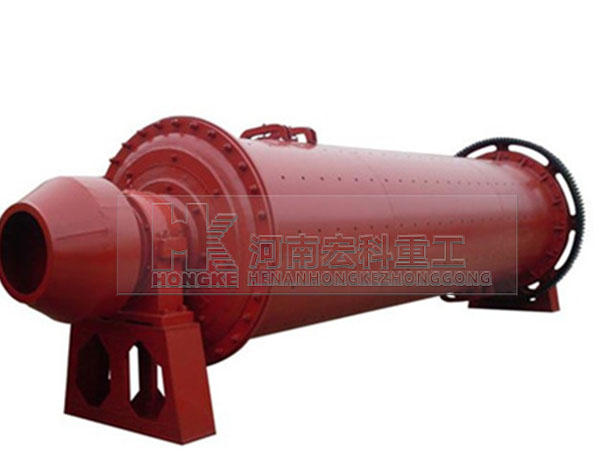

格子型球磨機圖片

更多格子型球磨機型號，歡迎咨詢格子型球磨機廠家河南宏科重工，電話：0371-67846980

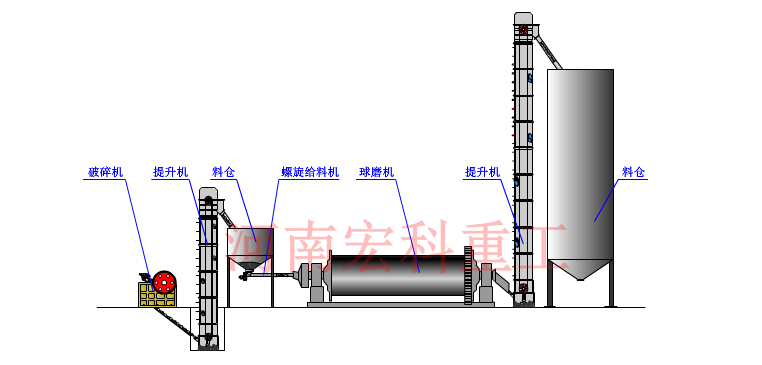

格子球磨機工作原理

格子球磨機

格子型球磨機工作原理是由格子襯板上的孔是傾斜排列的，孔的寬度向排礦端逐漸擴大，可以防止礦漿倒流和粗粒堵塞。礦漿在排礦端下部通過格子襯板上的孔隙流入扇形室，然后隨筒體轉到上部并沿孔道排出。中空軸頸內鑲有耐磨內套，且一端制成喇叭形葉片，以便于引導礦漿順葉片流出磨機。由于這種磨礦機礦漿是通過格子板排礦裝置排出，因此稱為格子球磨機。

格子球磨機性能特點

1.該球磨機傳動采用滾動軸承代替滑動軸承，摩擦力大大降低，起動容易、節能顯著；

2.它的出料端采取了錐體設計，這樣既增加了容積，又迫使錐體端的鋼球分級，愈接近出口，鋼球直徑愈小，增加了反復研磨的作用,便物料的精細程度進一步提高；

規格型號	筒體轉速（r/min）	裝球量	進料力度	出料力度	產量（t/h）	電機功率	總重量
Ф900×1800	36-38	1.5	≤20	0.075-0.89	0.65-2	18.5	5.5
Ф900×3000	36	2.7	≤20	0.075-0.89	1.1-3.5	22	6.7
Ф1200×2400	36	3	≤25	0.075-0.4	1.5-4.8	30	12
Ф1200×3000	36	3.5	≤25	0.074-0.4	1.6-5	37	12.8
Ф1200×4500	32.4	5	≤25	0.074-0.4	1.6-5.8	55	13.8
Ф1500×3000	29.7	7.5	≤25	0.074-0.4	2-5	75	16.8
Ф1500×4500	27	11	≤25	0.074-0.4	3-6	110	21
Ф1500×5700	28	12	≤25	0.074-0.4	3.5-6	130	25.8
Ф1800×3000	25.4	11	≤25	0.074-0.4	4-10	130	29
Ф1830×4500	25.4	15	≤25	0.074-0.4	4.5-12	155	35.5
Ф1830×6400	24.1	21	≤25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	≤25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	≤25	0.074-0.4	6.5-36	155	34.8
Ф2100×4500	23.7	24	≤25	0.074-0.4	8-43	245	38
Ф2100×7000	23.7	26	≤25	0.074-0.4	8-48	280	56.6
Ф2200×4500	21.5	35	≤25	0.074-0.4	9-45	280	51.8
Ф2200×6500	21.7	35	≤25	0.074-0.4	14-26	280	60
Ф2200×7000	21.7	35	≤25	0.074-0.4	15-28	380	62
Ф2200×7500	21.7	35	≤25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	≤25	0.074-0.4	7-50	245	54
Ф2400×4500	21	30	≤25	0.074-0.4	8.5-60	320	65
Ф2700×4000	20.7	40	≤25	0.074-0.4	12-80	380	94
Ф2700×4500	20.7	48	≤25	0.074-0.4	12-90	480	102
Ф3200×4500	18	65	≤25	0.074-0.4	按工藝條件定	800	137
Ф3600×4500	17	90	≤25	0.074-0.4	按工藝條件定	850	158
Ф3600×6000	17	110	≤25	0.074-0.4	按工藝條件定	1250	175
Ф3600×8500	18	131	≤25	0.074-0.4	45.8-256	1800	252
Ф4000×5000	16.9	121	≤25	0.074-0.4	45-208	1500	203
Ф4000×6000	16.9	146	≤25	0.074-0.4	65-248	1600	218
Ф4000×6700	16.9	149	≤25	0.074-0.4	45-252	1800	238
Ф4500×6400	15.6	172	≤25	0.074-0.4	54-306	2000	280
Ф5030×6400	14.4	216	≤25	0.074-0.4	68-386	2500	320
Ф5030×8300	14.4	226	≤25	0.074-0.4	88-500	3300	403
Ф5500×8500	13.8	338	≤25	0.074-0.4	108-615	4500	525
